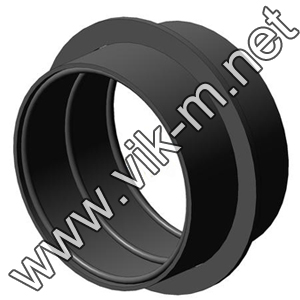

Сальник набивной 5.900-2

Сальник набивной 5.900-2

Материал: СТ.3

Диаметр: 50 мм.

Высота: 200 мм.

Длина: 200 мм.

Вес 5 кг.

Сальник набивной 5.900-2 5.900-2 ТМ 89, ТМ 90, ТМ 91, ТМ 92, предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах. Шифр сальника соответствует диаметру пропускаемой через него трубы.

Установка. Сальник набивной выбирают так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предотвращения смещения сальника его необходимо приварить к проходящей рядом арматуре.
Набивка. Зазор между трубой и корпусом сальника плотно набивается просмоленой или пеньковой прядью ГОСТ 9993-74, предварительно скрученной в жгут, толщина которого должна быть больше размера зазора. Набивка (чеканка) происходит при помощи молотка или пневмо- инструмента.
Зачеканка. Асбестоцементный замок, должен производиться сразу после набивки.
Замазка. Мастика. для замазки состовляется из 70 % нефтяного битума марки БН 70/30 по ГОСТ 6617-76 и 30% порошка из асбеста ГОСТ 12871-83.
Обозначение. ТМ 89 L=200 мм.,ТМ 90 L=300 мм., ТМ 91 L=500 мм., ТМ 92 L=800 мм.

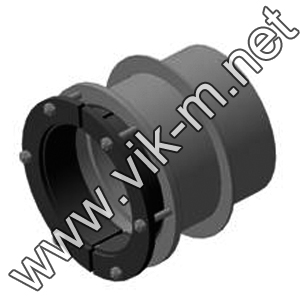

Сальник нажимной 5.900-3

Ду 50...1400 мм.

Сальники нажимные ТМ 93, ТМ 94, ТМ 95, ТМ 96, предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах. Шифр сальника соответствует диаметру пропускаемой через него трубы.

Установка. Сальник нажимной выбирают так, чтобы толщина стены была равна или меньше длины корпуса сальника. Корпус нажимного сальника закладывается в опалубку при бетонировании. Для предотвращения смещения сальника его необходимо приварить к проходящей рядом арматуре. При заделке корпуса сальника в стену резьбовые отверстия необходимо заглушить.
Набивка. Пространство между корпусом и пропускаемой через него трубой заполняется набивкой или резиновым шнуром. Герметизация соединения достигается путем поджатия набивки с помощью грундбуксы между корпусом сальника и трубой пропускаемой через стену. Для удобства монтажа грундбукса выполнена из двух половинок.
Окраска. Пропускаемую через сальник трубу на всей длине сальника, грундбуксу и несоприкасающиеся с бетоном поверхности корпуса окрасить тремя слоями лака ХС-76 по одному слою грунта ХС-010 по ГОСТ 9355-81
Обозначение. ТМ 93 L=200 мм.,ТМ 94 L=300 мм., ТМ 95 L=500 мм., ТМ 96 L=800 мм.

Сальник НТС 62-91-115 газонепроницаемый

Материал: СТ.3

Диаметр: 50 -1400мм.

Длина: 300 мм.

Вес 28 кг.

Сальники газонепроницаемый НТС 62-91-115 устанавливается в фундаментах павильонов при незначительных осевых перемещениях труб.

Установка. Сальник выбирают так, чтобы толщина стены была равна или меньше длины корпуса сальника. Корпус нажимного сальника закладывается в опалубку при бетонировании. Для предотвращения смещения сальника его необходимо приварить к проходящей рядом арматуре. При заделке корпуса сальника в стену резьбовые отверстия необходимо заглушить.
Набивка. Сальниковая набивка состоит из асбестового шнура, пропитанного мастикой "Изол" марки МРБ-Х-Т15 ТУ 21-27-34-74 МПСМ

Сальник для инженерных сетей Ду 100 мм. Серия 3.903 КЛ.13 Выпуск 0-1 Лист 10

Сальник Серия 3.903 КЛ.13

Материал: СТ.3

Диаметр: 50-1400 мм.

Длина: 450 мм.

Вес 10 кг.

Сальник для инженерных сетей предназначены для пропуска металлических труб через стены сооружений тепловых сетей в мокрых и сухих грунтах. Шифр сальника соответствует диаметру пропускаемой через него трубы. Сальники разработаны для серии 3.903 КЛ.13

Установка. Корпус сальника приварить к вертикальной и горизонтальной арматуре
Набивка. Зазор между трубой и корпусом сальника плотно набивается просмоленой или пеньковой прядью ГОСТ 9993-74, предварительно скрученной в жгут, толщина которого должна быть больше размера зазора. Набивка (чеканка) происходит при помощи молотка или пневмо- инструмента.
Зачеканка. Асбестоцементный замок, должен производиться сразу после набивки.
Замазка. Мастика. для замазки составляется из 70 % нефтяного битума марки БН 70/30 по ГОСТ 6617-76 и 30% порошка из асбеста ГОСТ 12871-83.
Обозначение. Сальник для инженерных сетей Ду 100 мм. Серия 3.903 КЛ.13 Выпуск 0-1 Лист 10
